圓法蘭盤行星減速機
圓法蘭盤行星減速機
詳細信息
：

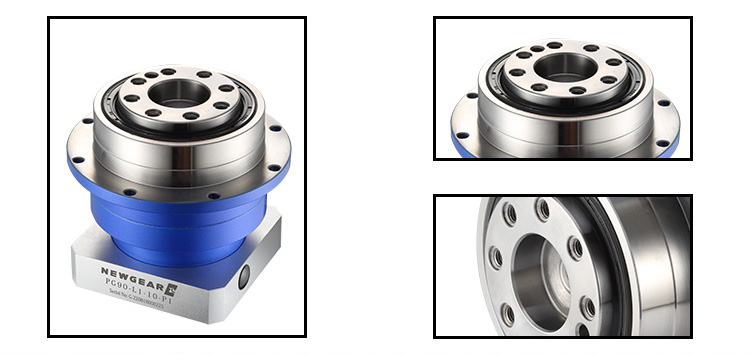

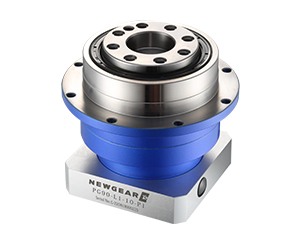

圓法蘭盤行星減速機
產品描述：
一.獨特的法蘭盤輸出方式，獲得更大安裝自由度
二.機身尺寸更短，安裝空間要求低。
三.抵回程間隙，定位更精準。

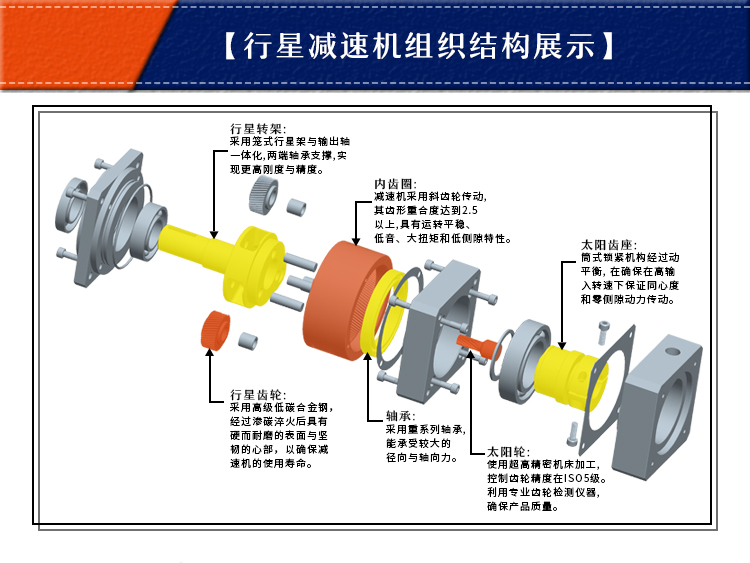

四.雙支撐籠式行星架結構，高可靠度，可適應頻繁正反轉。
五。轉架裝配圓推滾子軸承，滿足重載工況要求。
規格范圍：64-200
速比范圍：3-100
精度范圍：1-3arcmin(p1等級)
3-5 arcmin(p2等級)
5-7arcmin(p3等級)、

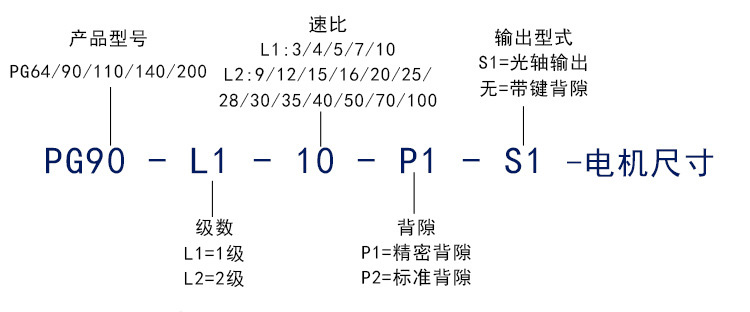

圓法蘭盤行星減速機技術參數選型規格
| 技術參數 | 選型規格 | ||||
| 級數 | 速比 | PG64 | PG90 | PG110 | |
| 額定扭矩（Nm) | L1 | 4 | 28 | 75 | 170 |
| 5 | 28 | 75 | 170 | ||
| 7 | 28 | 75 | 120 | ||
| 10 | 18 | 60 | 120 | ||
| L2 | 20 | 40 | 90 | 210 | |
| 25 | 40 | 90 | 200 | ||
| 35 | 40 | 90 | 210 | ||
| 40 | 40 | 90 | 210 | ||
| 50 | 40 | 90 | 220 | ||
| 70 | 40 | 90 | 200 | ||
| 100 | 18 | 60 | 120 | ||
| 防護等級 | IP65 | ||||
| 環境溫度 | 45℃ 至 -15℃ | ||||
| 技術參數 | 選型規格 | ||||||
| PG64 | PG90 | PG110 | |||||
| 最 大扭矩 | Nm | 1.5倍額定扭矩 | |||||
| 緊急制動扭矩 | Nm | 2.5倍額定扭矩 | |||||
| 最 大容許徑向力 | N | 680 | 1750 | 3100 | |||
| 最 大容許軸向力 | N | 340 | 875 | 1250 | |||
| 抗扭剛性 | Nm/arcmin | 13 | 31 | 82 | |||
| 最 大輸入轉速 | rpm | 6000 | 6000 | 4500-6000 | |||
| 額定輸入轉速 | rpm | 3300-5500 | 2600-4500 | 2300-4200 | |||
| 噪音 | dB | ＜58 | ＜60 | ＜65 | |||
| 平均壽命 | h | 20000 | |||||
| 滿載效率 | % | L1≥95% L2≥90% | |||||
| 回程間隙 | P0 | L1 | arcmin | ≤3 | ≤3 | ≤3 | |
| L2 | arcmin | ≤5 | ≤5 | ≤5 | |||
| P1 | L1 | arcmin | ≤5 | ≤5 | ≤5 | ||
| L2 | arcmin | ≤8 | ≤8 | ≤8 | |||
| 轉動慣量 | L1 | 4 | Kg.cm2 | 0.13 | 0.51 | 2.87 | |
| 5 | Kg.cm2 | 0.13 | 0.47 | 2.71 | |||
| 7 | Kg.cm2 | 0.13 | 0.45 | 2.62 | |||
| 10 | Kg.cm2 | 0.03 | 0.44 | 2.57 | |||
| L2 | 20 | Kg.cm2 | 0.03 | 0.23 | 0.47 | ||
| 25 | Kg.cm2 | 0.03 | 0.23 | 0.47 | |||
| 35 | Kg.cm2 | 0.03 | 0.23 | 0.47 | |||
| 40 | Kg.cm2 | 0.03 | 0.23 | 0.47 | |||
| 50 | Kg.cm2 | 0.03 | 0.2 | 0.44 | |||
| 70 | Kg.cm2 | 0.03 | 0.2 | 0.44 | |||
| 100 | Kg.cm2 | 0.03 | 0.2 | 0.44 | |||
行星減速機，伺服行星減速機，東莞紐格爾精密行星伺服減速機廠家，德國合資技術行星減速器，品質保障、售后服務周到，廠家直供電話15989320569
